Équilibre d'un Corps Rigide Soumis à un Couple

Conditions d'Équilibre d'un Corps Rigide

Un corps rigide est en équilibre statique lorsque deux conditions sont simultanément satisfaites :

1. La somme vectorielle de toutes les forces agissant sur le corps est nulle : ΣF = 0. Ceci garantit qu'il n'y a pas de translation.
2. La somme vectorielle de tous les moments (par rapport à un point quelconque) agissant sur le corps est nulle : ΣM = 0. Ceci garantit qu'il n'y a pas de rotation.

Équilibre d'un Corps Rigide Soumis Uniquement à un Couple

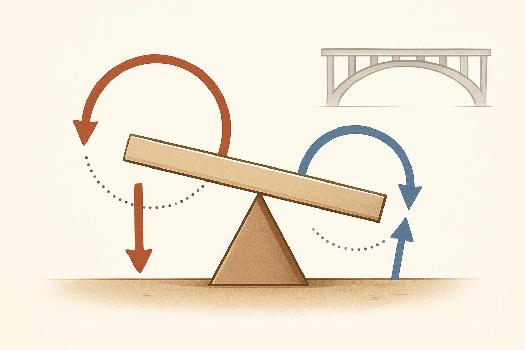

Si un corps rigide est soumis uniquement à un couple, la condition ΣF = 0 est automatiquement satisfaite (puisque la somme des forces du couple est nulle). Cependant, pour que le corps soit en équilibre, la condition ΣM = 0 doit également être vérifiée. Cela signifie qu'il doit y avoir un autre couple (ou d'autres forces) agissant sur le corps dont le moment compense exactement le moment du premier couple. Exemple: Imaginez un panneau de signalisation accroché à un poteau. Le vent peut exercer un couple sur le panneau. Pour que le panneau reste immobile (en équilibre), la fixation du panneau au poteau doit exercer un couple de sens opposé et de même intensité que le couple exercé par le vent.

Compensation d'un Couple

Un couple peut être compensé par un autre couple, ou par un ensemble de forces dont le moment résultant est égal et opposé au moment du couple. Le couple compensateur doit avoir la même intensité (moment) mais un sens opposé. La position des forces compensatrices n'a pas d'importance, seul leur moment résultant compte. Exemple: Une hélice d'hélicoptère crée un couple qui tend à faire tourner l'hélicoptère dans le sens inverse. Pour compenser ce couple et maintenir l'hélicoptère stable, un rotor de queue est utilisé. Le rotor de queue exerce une poussée latérale, créant un couple de sens opposé qui annule le couple de l'hélice principale.

Applications : Stabilité des Structures

La compréhension des couples et de l'équilibre est cruciale pour la conception et l'analyse des structures. Les ingénieurs doivent s'assurer que toutes les forces et tous les couples agissant sur une structure sont équilibrés, afin d'éviter les déformations ou les ruptures. Cela inclut les forces de gravité, les forces du vent, les forces dues aux charges, et les couples créés par des fixations ou des contraintes. Les ponts, les bâtiments et les machines sont tous conçus en tenant compte de ces principes d'équilibre.

Ce qu'il faut retenir

• Conditions d'équilibre : ΣF = 0 (pas de translation) et ΣM = 0 (pas de rotation).
• Équilibre avec un couple : Un couple nécessite un autre couple (ou des forces) pour être compensé et assurer l'équilibre.
• Compensation : Le couple compensateur doit avoir le même moment mais un sens opposé.
• Applications : Essentiel pour la stabilité des structures (ponts, bâtiments, etc.).
