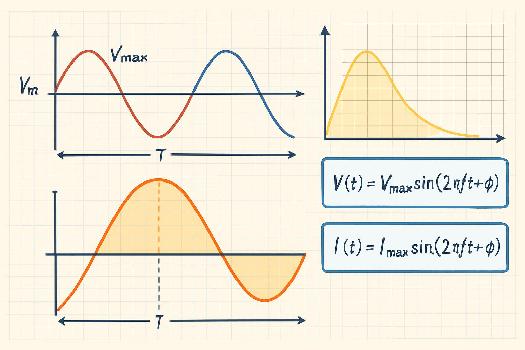

Tension et Courant Sinusoïdaux : Comprendre l'Amplitude, la Fréquence et la Période

Introduction aux Signaux Sinusoïdaux

Les signaux sinusoïdaux sont omniprésents dans les circuits électriques en courant alternatif (CA). Ils sont caractérisés par une variation périodique en forme de sinus. Comprendre ces signaux est crucial pour analyser et concevoir des circuits CA. Une tension ou un courant sinusoïdal peut être représenté mathématiquement, mais il est plus important de comprendre ce que signifient les termes suivants: amplitude, fréquence et période. Ce chapitre se concentre sur ces trois caractéristiques fondamentales.

L'Amplitude (V_max ou I_max)

L'amplitude représente la valeur maximale de la tension ou du courant sinusoïdal. Pour une tension, elle est souvent notée V_max. Pour un courant, elle est notée I_max. Elle indique l'écart maximal par rapport à zéro (ou à la valeur moyenne, si le signal est décalé).

Importance de l'amplitude:

• Elle détermine l'énergie maximale transportée par le signal.
• Elle est cruciale pour dimensionner les composants d'un circuit (tension maximale admissible, courant maximal admissible).

La Période (T)

La période (T) est le temps nécessaire pour qu'un signal sinusoïdal effectue un cycle complet. Elle est mesurée en secondes (s). Imaginez que vous suivez un point sur la courbe sinusoïdale: la période est le temps qu'il faut à ce point pour revenir à sa position de départ, en suivant le motif répétitif.

Visualisation: Sur un graphique de la tension (ou du courant) en fonction du temps, la période est la distance horizontale entre deux points identiques consécutifs (par exemple, deux pics).

Exemple: Si un signal sinusoïdal met 0.02 secondes pour effectuer un cycle complet, sa période est de 0.02 s.

La Fréquence (f)

La fréquence (f) est le nombre de cycles complets effectués par un signal sinusoïdal par seconde. Elle est mesurée en Hertz (Hz). Un Hertz correspond à un cycle par seconde.

Relation entre la période et la fréquence: La fréquence et la période sont inversement proportionnelles. Elles sont liées par la relation suivante: f = 1/T et T = 1/f

Exemple: Si un signal a une période de 0.02 s, sa fréquence est de f = 1/0.02 = 50 Hz. C'est la fréquence du courant alternatif en Europe.

Importance de la fréquence: La fréquence influence le comportement des composants électroniques (capacités, inductances). Elle est cruciale dans les applications de communication (radio, télévision).

Représentation Mathématique Générale

Une tension sinusoïdale peut être représentée par l'équation suivante:

V(t) = V_max * sin(2πft + φ)

où:

• V(t) est la tension à l'instant t
• V_max est l'amplitude
• f est la fréquence
• t est le temps
• φ est la phase (en radians), qui indique le décalage du signal par rapport à l'origine.

Exercices d'application

Voici quelques exercices pour vérifier votre compréhension:

Exercice 1: Une tension sinusoïdale a une amplitude de 10V et une fréquence de 100 Hz. Quelle est sa période ?

Réponse: T = 1/f = 1/100 = 0.01 s

Exercice 2: Un courant sinusoïdal a une période de 5 ms. Quelle est sa fréquence ?

Réponse: f = 1/T = 1/0.005 = 200 Hz

Exercice 3: Dessinez l'allure d'une tension sinusoïdale avec une amplitude de 3V et une fréquence de 1 Hz pendant 2 secondes. Indiquez l'amplitude et la période sur votre dessin.

Ce qu'il faut retenir

• Tension et courant sinusoïdaux: Signaux variant périodiquement en forme de sinus, omniprésents en courant alternatif.
• Amplitude (V_max ou I_max): Valeur maximale de la tension ou du courant. Indique l'énergie maximale du signal et est cruciale pour le dimensionnement des composants.
• Période (T): Temps nécessaire pour un cycle complet du signal, mesurée en secondes (s).
• Fréquence (f): Nombre de cycles par seconde, mesurée en Hertz (Hz). Liée à la période par f = 1/T. Influence le comportement des composants et est importante en communication.
• Représentation mathématique: V(t) = V_max * sin(2πft + φ) et I(t) = I_max * sin(2πft + φ)
