La Force de Laplace : Interaction Entre Courant Électrique et Champ Magnétique

Explorez en détail la force de Laplace, la force magnétique agissant sur un conducteur parcouru par un courant électrique placé dans un champ magnétique. Apprenez à la calculer, à déterminer sa direction et son sens, et découvrez des applications concrètes.

Introduction à la Force de Laplace

La force de Laplace est la force qu'un champ magnétique exerce sur un conducteur électrique (généralement un fil) parcouru par un courant électrique. Cette force est essentielle pour comprendre de nombreux phénomènes électromagnétiques et est à la base du fonctionnement de nombreux dispositifs, tels que les moteurs électriques.

Les Conditions d'Existence de la Force de Laplace

Pour que la force de Laplace existe, trois conditions doivent être réunies:
1. Il doit y avoir un champ magnétique (noté B).
2. Il doit y avoir un courant électrique (noté I) circulant dans un conducteur.
3. Le courant électrique ne doit pas être parallèle au champ magnétique (il doit y avoir un angle entre eux). Si le courant est parallèle ou anti-parallèle au champ magnétique, la force de Laplace est nulle.

Formule de la Force de Laplace

La force de Laplace est donnée par la formule vectorielle suivante :

F = I * L ∧ B

Où:

  • F est la force de Laplace (en Newtons, N)
  • I est l'intensité du courant électrique (en Ampères, A)
  • L est le vecteur longueur du conducteur (en mètres, m) - son sens est celui du courant électrique
  • B est le vecteur champ magnétique (en Teslas, T)
  • ∧ représente le produit vectoriel

Le produit vectoriel implique que la force de Laplace est perpendiculaire à la fois au vecteur longueur L et au vecteur champ magnétique B.

Calcul de la Norme de la Force de Laplace

La norme (ou l'intensité) de la force de Laplace est donnée par:

F = I * L * B * sin(θ)

Où:

  • F est la norme de la force de Laplace (en Newtons, N)
  • I est l'intensité du courant électrique (en Ampères, A)
  • L est la longueur du conducteur (en mètres, m)
  • B est l'intensité du champ magnétique (en Teslas, T)
  • θ est l'angle entre le vecteur longueur L et le vecteur champ magnétique B

Important: Si θ = 0° ou θ = 180° (le courant est parallèle ou anti-parallèle au champ), alors sin(θ) = 0 et la force de Laplace est nulle.
Si θ = 90° (le courant est perpendiculaire au champ), alors sin(θ) = 1 et la force de Laplace est maximale: F = I * L * B.

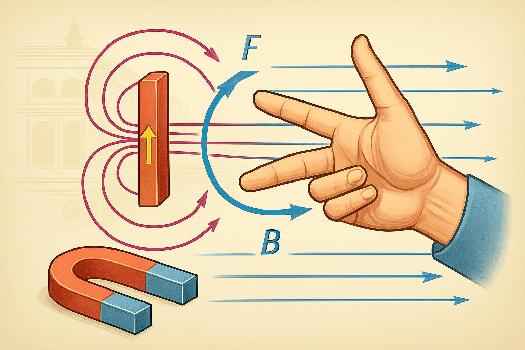

Détermination du Sens de la Force de Laplace : La Règle des Trois Doigts de la Main Droite

Pour déterminer le sens de la force de Laplace, on utilise généralement la règle des trois doigts de la main droite :

  1. Placez votre pouce dans le sens du courant électrique (I).
  2. Placez votre index dans le sens du champ magnétique (B).
  3. Votre majeur pointe alors dans le sens de la force de Laplace (F).

Alternativement, on peut utiliser la règle du tire-bouchon pour déterminer le sens du produit vectoriel L ∧ B.

Exemple Concret

Imaginez un fil de cuivre de 5 cm de long transportant un courant de 2 A. Ce fil est placé dans un champ magnétique uniforme de 0,5 T, perpendiculaire au fil. Quelle est la force de Laplace agissant sur le fil ?

Solution:

  • I = 2 A
  • L = 0,05 m
  • B = 0,5 T
  • θ = 90° (sin(90°) = 1)

F = I * L * B * sin(θ) = 2 A * 0,05 m * 0,5 T * 1 = 0,05 N

La force de Laplace est de 0,05 N. Le sens de la force peut être déterminé en utilisant la règle des trois doigts de la main droite.

Applications de la Force de Laplace

La force de Laplace a de nombreuses applications pratiques, notamment :

  1. Moteurs électriques : Les moteurs électriques utilisent la force de Laplace pour convertir l'énergie électrique en énergie mécanique. Un courant électrique circule dans des bobines placées dans un champ magnétique, créant une force qui fait tourner un rotor.
  2. Haut-parleurs : Les haut-parleurs utilisent également la force de Laplace. Un courant électrique variable circule dans une bobine placée dans un champ magnétique, créant une force qui fait vibrer une membrane et produit du son.
  3. Relais électromagnétiques : Les relais électromagnétiques utilisent la force de Laplace pour commuter des circuits électriques. Un courant électrique circule dans une bobine, créant un champ magnétique qui attire une armature, ouvrant ou fermant un circuit.

Ce qu'il faut retenir

  • La force de Laplace est la force qu'un champ magnétique exerce sur un conducteur parcouru par un courant électrique.
  • Pour qu'elle existe, il faut un champ magnétique, un courant électrique et que le courant ne soit pas parallèle au champ.
  • La formule de la force de Laplace est F = I * L ∧ B (vectorielle) ou F = I * L * B * sin(θ) (norme).
  • Le sens de la force de Laplace se détermine avec la règle des trois doigts de la main droite.
  • La force de Laplace est utilisée dans de nombreux dispositifs, tels que les moteurs électriques, les haut-parleurs et les relais électromagnétiques.

← L'Impédance dans les Circuits en Courant Alternatif : Résistance, Inductance et Capacitance La Loi d'Ohm : Comprendre la Résistance Électrique →

FAQ

  • Que se passe-t-il si le courant est parallèle au champ magnétique ?

    Si le courant est parallèle (θ = 0°) ou anti-parallèle (θ = 180°) au champ magnétique, la force de Laplace est nulle car sin(0°) = sin(180°) = 0.
  • Comment l'intensité du champ magnétique affecte-t-elle la force de Laplace ?

    Plus l'intensité du champ magnétique (B) est élevée, plus la force de Laplace est importante, car F est directement proportionnelle à B.
  • Dans quels types d'appareils trouve-t-on la force de Laplace ?

    La force de Laplace est essentielle au fonctionnement des moteurs électriques, des haut-parleurs et des relais électromagnétiques.
