La Loi d'Ohm : Comprendre la Résistance Électrique

Explorez en détail la loi d'Ohm, un concept fondamental en électricité. Découvrez comment la résistance électrique influence le courant et la tension dans un circuit. Cette ressource est conçue pour les lycéens, avec des explications claires, des exemples concrets et des exercices pour une compréhension approfondie.

Introduction à la Résistance Électrique

La résistance électrique est une propriété d'un matériau qui s'oppose au passage du courant électrique. Imaginez-la comme un frottement dans un tuyau d'eau : plus la résistance est élevée, moins l'eau (le courant) peut circuler facilement. L'unité de mesure de la résistance est l'ohm, symbolisé par la lettre grecque Ω (oméga).

La Loi d'Ohm : Énoncé et Formule

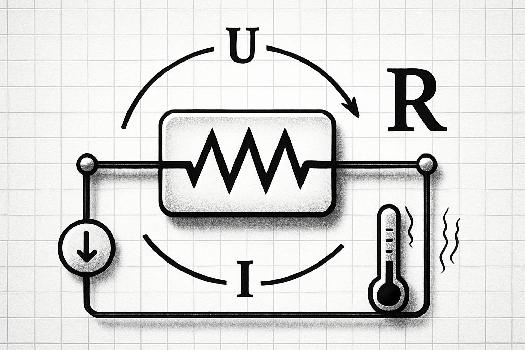

La loi d'Ohm établit une relation directe entre la tension (U), le courant (I) et la résistance (R) dans un circuit. Elle s'exprime par la formule suivante : U = R * I Où :

  • U est la tension (ou différence de potentiel) en volts (V).
  • R est la résistance en ohms (Ω).
  • I est le courant en ampères (A).
Cette formule signifie que la tension aux bornes d'une résistance est directement proportionnelle au courant qui la traverse. Plus la résistance est grande, plus la tension nécessaire pour faire passer un certain courant est élevée.

Interprétation et Application de la Loi d'Ohm

La loi d'Ohm est cruciale pour comprendre et concevoir des circuits électriques. Elle permet de calculer :

  • La tension (U) si l'on connaît la résistance (R) et le courant (I). Par exemple, si une résistance de 100 Ω est traversée par un courant de 0,5 A, la tension à ses bornes est U = 100 Ω * 0,5 A = 50 V.
  • Le courant (I) si l'on connaît la tension (U) et la résistance (R). Par exemple, si une tension de 12 V est appliquée à une résistance de 24 Ω, le courant qui la traverse est I = 12 V / 24 Ω = 0,5 A.
  • La résistance (R) si l'on connaît la tension (U) et le courant (I). Par exemple, si une tension de 6 V génère un courant de 0,2 A dans un composant, sa résistance est R = 6 V / 0,2 A = 30 Ω.
Important: La loi d'Ohm ne s'applique pas à tous les composants électriques. Elle est valable pour les résistances ohmiques (aussi appelées résistances linéaires), dont la résistance reste constante quelle que soit la tension ou le courant. Les diodes et les transistors, par exemple, ne suivent pas la loi d'Ohm.

Exemples Concrets

  • Ampoule à incandescence: Une ampoule à incandescence présente une résistance électrique. Lorsque le courant électrique la traverse, elle chauffe et émet de la lumière. La résistance de l'ampoule dépend de la température du filament.
  • Chauffage électrique: Un radiateur électrique utilise une résistance pour convertir l'énergie électrique en chaleur. La résistance est dimensionnée pour produire la chaleur souhaitée avec la tension d'alimentation.
  • Résistances dans les circuits électroniques: Les résistances sont utilisées pour limiter le courant, diviser la tension ou ajuster les niveaux de signal dans les circuits électroniques. Elles sont des composants essentiels de nombreux appareils électroniques.

Influence de la Température sur la Résistance

En général, la résistance d'un matériau conducteur augmente avec la température. Cela est dû à l'agitation accrue des atomes du matériau, qui entrave davantage le mouvement des électrons (le courant électrique). Cette variation de la résistance avec la température peut être négligeable dans certains cas, mais elle doit être prise en compte dans les applications de précision.

Ce qu'il faut retenir

  • La résistance électrique est l'opposition au passage du courant. Elle se mesure en ohms (Ω).
  • La loi d'Ohm relie la tension (U), le courant (I) et la résistance (R) : U = R * I.
  • La loi d'Ohm permet de calculer U, R ou I si l'on connaît les deux autres.
  • La loi d'Ohm ne s'applique qu'aux résistances ohmiques (linéaires).
  • La résistance d'un conducteur augmente généralement avec la température.

← La Force de Laplace : Interaction Entre Courant Électrique et Champ Magnétique La Loi de Coulomb : Fondements et Applications →

FAQ

  • Qu'est-ce qui différencie un conducteur d'un isolant en termes de résistance?

    Un conducteur a une très faible résistance électrique, permettant au courant de passer facilement. Un isolant a une très haute résistance, empêchant le courant de passer.
  • La loi d'Ohm s'applique-t-elle toujours dans un circuit complexe?

    Non, la loi d'Ohm s'applique directement aux portions du circuit qui contiennent des résistances ohmiques. Dans un circuit complexe, il faut souvent appliquer les lois de Kirchhoff pour analyser les courants et les tensions dans chaque branche.
