Calcul de la Tension Efficace (RMS) d'un Signal Sinusoïdal

Introduction à la Tension Efficace (RMS)

Dans un circuit en courant alternatif, la tension et le courant varient constamment. La tension maximale (amplitude) nous donne une indication de la valeur la plus haute atteinte par la tension, mais elle ne représente pas la valeur 'moyenne' qui permet de calculer la puissance dissipée.

La tension efficace (ou tension RMS, de l'anglais Root Mean Square, signifiant 'racine carrée de la moyenne des carrés') est une mesure de la tension alternative qui est équivalente à la tension continue qui dissiperait la même puissance dans une résistance. En d'autres termes, c'est la tension qui permet de comparer directement un signal alternatif à un signal continu en termes de puissance.

Il est important de noter que pour un signal sinusoïdal, la tension efficace est inférieure à la tension maximale.

Définition Mathématique de la Tension RMS

La tension RMS est définie comme la racine carrée de la moyenne des carrés de la tension instantanée sur une période.

Mathématiquement, pour une tension V(t) sur une période T, la tension RMS (V_RMS) est:

V_RMS = √[ (1/T) ∫₀^T V(t)² dt ]

Cette formule peut sembler compliquée, mais elle signifie simplement que l'on prend la tension à chaque instant, on l'élève au carré, on fait la moyenne de ces carrés sur une période complète, et on prend la racine carrée du résultat.

Calcul Simplifié pour un Signal Sinusoïdal

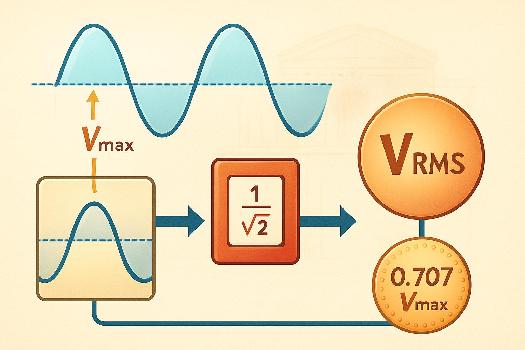

Heureusement, pour un signal sinusoïdal parfait, le calcul de la tension RMS est beaucoup plus simple. Il existe une relation directe entre la tension maximale (V_max) et la tension RMS (V_RMS):

V_RMS = V_max / √2 ≈ 0.707 * V_max

Cette formule est extrêmement utile et est à retenir. Elle montre que la tension RMS d'un signal sinusoïdal est environ 70.7% de sa tension maximale.

Important: Cette formule n'est valable que pour les signaux sinusoïdaux purs. Pour d'autres formes de signaux (carrés, triangulaires, etc.), le calcul de la tension RMS est plus complexe et nécessite l'utilisation de l'intégration.

Exemples d'Applications

Exemple 1: La tension du secteur en Europe est de 230V RMS. Quelle est la tension maximale?

Réponse: V_max = V_RMS * √2 = 230 * √2 ≈ 325 V

Exemple 2: Une tension sinusoïdale mesurée à l'oscilloscope a une amplitude de 12V. Quelle est sa tension RMS?

Réponse: V_RMS = V_max / √2 = 12 / √2 ≈ 8.49 V

Exemple 3: Une résistance de 100 ohms est alimentée par une tension sinusoïdale de 5V RMS. Quelle est la puissance dissipée dans la résistance?

Réponse: On utilise la formule P = V² / R, où V est la tension RMS. Donc, P = (5²) / 100 = 0.25 W. Remarquez qu'il est essentiel d'utiliser la tension RMS pour calculer la puissance correctement.

Importance de la Tension RMS

• Calcul de la puissance: La tension RMS est indispensable pour calculer la puissance dissipée dans une résistance ou tout autre composant. La puissance est proportionnelle au carré de la tension RMS.
• Comparaison des signaux: Elle permet de comparer des signaux alternatifs de différentes formes en termes de leur capacité à fournir de l'énergie.
• Sécurité électrique: La tension RMS est utilisée pour spécifier la tension de fonctionnement des appareils électriques et pour garantir la sécurité.

Ce qu'il faut retenir

• Tension Efficace (RMS): Équivalente à la tension continue qui dissiperait la même puissance.
• Calcul pour un signal sinusoïdal: V_RMS = V_max / √2 ≈ 0.707 * V_max
• Importance: Indispensable pour calculer la puissance dissipée, comparer des signaux alternatifs et garantir la sécurité électrique.
• Ne pas utiliser la tension maximale: Utiliser la tension RMS est crucial pour des calculs de puissance corrects.
