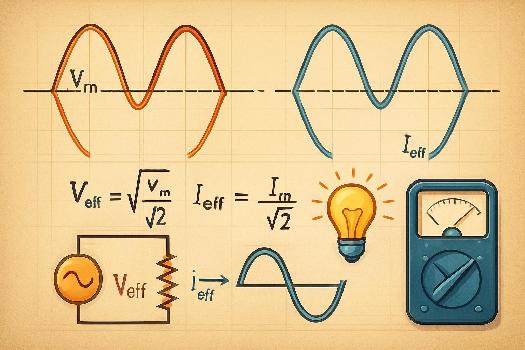

La Valeur Efficace : Tension et Courant Alternatif

Introduction à la Valeur Efficace

Dans un circuit en courant alternatif (CA), la tension et le courant varient sinusoïdalement au cours du temps. La valeur efficace, notée généralement V_eff (pour la tension) et I_eff (pour le courant), est une valeur constante qui permet de comparer le CA à un courant continu (CC). Elle représente la valeur du courant continu qui produirait le même échauffement dans une résistance donnée pendant la même durée. En d'autres termes, c'est une manière de quantifier l'effet énergétique d'un courant ou d'une tension alternative.

Définition Formelle

La valeur efficace est définie comme la racine carrée de la moyenne temporelle du carré de la fonction tension (ou courant). Mathématiquement, si v(t) est la tension instantanée, alors:

V_eff = √[ (1/T) ∫₀^T v(t)² dt ]

Où T est la période du signal alternatif. Pour un signal sinusoïdal, cette intégrale se simplifie, comme nous le verrons plus loin.

Calcul de la Valeur Efficace pour un Signal Sinusoïdal

Pour une tension sinusoïdale de la forme v(t) = V_max sin(ωt), où V_max est l'amplitude maximale de la tension et ω est la pulsation (ω = 2πf, avec f la fréquence), la valeur efficace se calcule simplement comme suit:

V_eff = V_max / √2

De même, pour un courant sinusoïdal i(t) = I_max sin(ωt) :

I_eff = I_max / √2

Ces formules sont extrêmement utiles car elles permettent de relier directement les valeurs maximales (facilement mesurables avec un oscilloscope) aux valeurs efficaces (utiles pour les calculs de puissance). Il est crucial de comprendre que ces formules ne sont valables que pour des signaux sinusoïdaux. Pour d'autres formes de signaux (carrés, triangulaires, etc.), l'intégrale de définition est nécessaire.

Pourquoi Utiliser la Valeur Efficace?

La valeur efficace est cruciale pour plusieurs raisons:

• Calcul de la puissance: La puissance moyenne dissipée dans une résistance R par un courant alternatif est P = R I_eff² = V_eff² / R. Utiliser la valeur efficace permet de calculer directement la puissance moyenne, ce qui est essentiel pour dimensionner correctement les composants.
• Comparaison avec le courant continu: Elle permet de comparer l'effet d'un courant alternatif avec un courant continu. Une tension alternative de 230V_eff produit le même effet (par exemple, l'échauffement d'une résistance) qu'une tension continue de 230V.
• Spécifications des appareils: Les fabricants d'appareils électriques spécifient généralement les tensions et courants en valeurs efficaces. Par exemple, le secteur en Europe est à 230V_eff.

Exemple Concret

Considérons une lampe branchée sur le secteur (230 V_eff). La tension maximale de la tension sinusoïdale du secteur est alors:

V_max = V_eff * √2 = 230 V * √2 ≈ 325 V

Cela signifie que la tension oscille entre +325V et -325V, mais l'effet énergétique est équivalent à une tension continue de 230V.

Mesure de la Valeur Efficace

La valeur efficace peut être mesurée à l'aide d'un voltmètre ou d'un ampèremètre en position AC (alternatif). Ces instruments sont conçus pour afficher directement la valeur efficace, même si en interne, ils mesurent généralement une valeur moyenne et la convertissent en valeur efficace en supposant un signal sinusoïdal. Il est important de noter que cette conversion est correcte uniquement pour des signaux sinusoïdaux. Si le signal n'est pas sinusoïdal, la mesure sera incorrecte.

Ce qu'il faut retenir

• La valeur efficace (V_eff ou I_eff) représente l'équivalent en courant continu d'un courant ou tension alternatif.
• Pour un signal sinusoïdal, V_eff = V_max / √2 et I_eff = I_max / √2.
• La valeur efficace est essentielle pour calculer la puissance moyenne en CA: P = R I_eff² = V_eff² / R.
• Les appareils de mesure en mode AC affichent directement la valeur efficace, en supposant un signal sinusoïdal.
