Champ Électrique et Relation avec la Loi de Coulomb

Explorez la notion de champ électrique, son lien avec la loi de Coulomb et comment il influence les forces exercées sur les charges électriques. Apprenez à calculer et à visualiser les champs électriques.

Définition du Champ Électrique

Le champ électrique est une grandeur physique vectorielle qui décrit l'influence qu'une charge électrique exerce sur l'espace environnant. Plus précisément, le champ électrique en un point est défini comme la force électrique par unité de charge qu'une charge test positive (très petite pour ne pas perturber le champ) subirait si elle était placée en ce point. Le champ électrique est noté E et s'exprime en Newtons par Coulomb (N/C) ou en Volts par mètre (V/m).

Relation entre Champ Électrique et Loi de Coulomb

La loi de Coulomb fournit une base pour comprendre le champ électrique. Considérons une charge ponctuelle q (la 'source' du champ) placée en un point donné. La loi de Coulomb nous dit que la force exercée par cette charge q sur une autre charge ponctuelle q' (la 'charge test') placée à une distance r est:

F = k * (q * q' / r2) * û

Où û est le vecteur unitaire pointant de q vers q'. Le champ électrique créé par la charge q en ce point est alors la force par unité de charge:

E = F / q' = k * (q / r2) * û

Cette équation montre que le champ électrique en un point est directement proportionnel à la charge source et inversement proportionnel au carré de la distance entre la charge source et le point considéré. Le champ électrique pointe radialement vers l'extérieur si la charge source est positive, et radialement vers l'intérieur si la charge source est négative.

Champ Électrique créé par plusieurs Charges

Si l'on a plusieurs charges ponctuelles q1, q2, q3, ... , le champ électrique résultant en un point est la somme vectorielle des champs électriques créés par chaque charge individuellement :

Etotal = E1 + E2 + E3 + ...

Où Ei est le champ électrique créé par la charge qi. Il est crucial d'effectuer une addition vectorielle, en tenant compte des directions et des magnitudes de chaque champ.

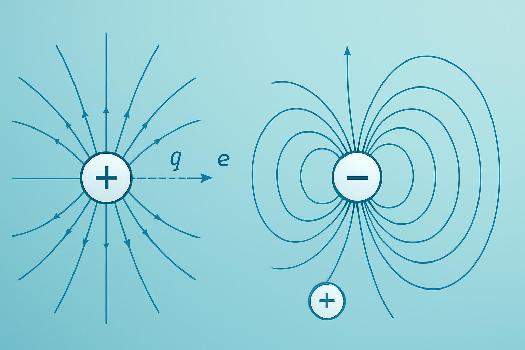

Lignes de Champ Électrique

Les lignes de champ électrique sont une représentation visuelle du champ électrique. Elles suivent les règles suivantes :

  • Les lignes de champ partent des charges positives et se terminent aux charges négatives.
  • La densité des lignes de champ est proportionnelle à la magnitude du champ électrique (plus les lignes sont proches les unes des autres, plus le champ est fort).
  • Les lignes de champ ne se croisent jamais.
  • La tangente à une ligne de champ en un point donne la direction du champ électrique en ce point.

Les lignes de champ permettent de visualiser la forme et la direction du champ électrique dans l'espace.

Exemples de Champs Électriques

  • Charge ponctuelle : Les lignes de champ partent radialement de la charge (vers l'extérieur pour une charge positive, vers l'intérieur pour une charge négative).
  • Dipôle électrique : Un dipôle électrique est constitué de deux charges égales et opposées séparées par une petite distance. Les lignes de champ partent de la charge positive et se terminent à la charge négative, formant des courbes autour du dipôle.
  • Condensateur plan : Un condensateur plan est constitué de deux plaques conductrices parallèles chargées avec des charges égales et opposées. Le champ électrique entre les plaques est uniforme et dirigé perpendiculairement aux plaques (en négligeant les effets de bord).

Applications du Champ Électrique

La compréhension du champ électrique est essentielle dans de nombreux domaines :

  • Électronique : Conception de circuits électroniques, transistors, condensateurs...
  • Physique des particules : Accélérateurs de particules.
  • Imagerie médicale : IRM (Imagerie par Résonance Magnétique).
  • Microscopie : Microscopie à force atomique.
  • Télécommunications : Propagation des ondes électromagnétiques.

Ce qu'il faut retenir

  • Le champ électrique est la force par unité de charge qu'une charge test positive subirait.
  • E = k * (q / r2) * û pour une charge ponctuelle.
  • Le champ électrique total est la somme vectorielle des champs créés par chaque charge.
  • Les lignes de champ électrique sont une représentation visuelle du champ.
  • Le champ électrique est essentiel dans de nombreuses applications technologiques.

← Calcul de la Tension Efficace (RMS) d'un Signal Sinusoïdal Champ électrique : Vecteur champ et lignes de champ →

FAQ

  • Qu'est-ce qu'une charge test et pourquoi est-elle utilisée ?

    Une charge test est une charge hypothétique, très petite et positive, utilisée pour sonder un champ électrique sans perturber de manière significative ce champ. Elle permet de déterminer la force par unité de charge en un point de l'espace et donc de définir le champ électrique en ce point.
  • Comment le champ électrique est-il affecté par la présence d'un matériau diélectrique ?

    Un matériau diélectrique, lorsqu'il est placé dans un champ électrique, se polarise. Cette polarisation réduit le champ électrique à l'intérieur du matériau. La réduction est quantifiée par la permittivité relative du diélectrique, εr. Le champ électrique dans le diélectrique est alors E / εr.
