Champ électrique : Vecteur champ et lignes de champ

Comprendre le concept de champ électrique, le vecteur champ électrique et la représentation par les lignes de champ. Explications détaillées et exemples pour les lycéens.

Introduction au champ électrique

Le champ électrique est une notion fondamentale en électrostatique. Il décrit l'influence qu'une charge électrique exerce sur l'espace qui l'entoure. Plus précisément, c'est la force qu'une autre charge, dite 'charge test', ressentirait si elle était placée en un point donné de cet espace. C'est une manière de concevoir l'interaction électrique sans avoir besoin d'une action directe à distance entre les charges. On imagine que la charge source modifie l'espace, créant ce champ, et que c'est ce champ qui agit sur les autres charges.

Définition du vecteur champ électrique

Le vecteur champ électrique, noté E, est une grandeur vectorielle qui caractérise le champ électrique en un point donné de l'espace. Sa direction est celle de la force qu'une charge positive test subirait si elle était placée en ce point. Son sens est celui de cette force si la charge test est positive, et opposé si elle est négative. L'intensité du vecteur champ électrique est proportionnelle à la force et inversement proportionnelle à la charge test: E = F/q. L'unité du champ électrique est le Volt par mètre (V/m) ou le Newton par Coulomb (N/C).

Calcul du vecteur champ électrique

Le vecteur champ électrique créé par une charge ponctuelle q à une distance r est donné par la loi de Coulomb : E = k * (q / r²) * ur, où:

  • k est la constante de Coulomb (environ 8.99 x 109 N m²/C²).
  • q est la valeur de la charge source (en Coulombs).
  • r est la distance entre la charge source et le point où l'on calcule le champ (en mètres).
  • ur est un vecteur unitaire radial pointant de la charge source vers le point où l'on calcule le champ.
Notez que le champ électrique pointe radialement vers l'extérieur si q est positive et radialement vers l'intérieur si q est négative.

Principe de superposition

Si plusieurs charges créent un champ électrique en un point, le champ résultant est la somme vectorielle des champs créés par chaque charge individuellement. C'est le principe de superposition. Mathématiquement, si vous avez des champs électriques E1, E2, ..., En, le champ total Etotal est: Etotal = E1 + E2 + ... + En. Ce principe est essentiel pour calculer les champs électriques créés par des distributions de charges complexes.

Lignes de champ électrique

Les lignes de champ électrique sont une représentation visuelle du champ électrique. Elles permettent de se faire une idée qualitative de la direction et de l'intensité du champ. Voici quelques règles importantes concernant les lignes de champ:

  • Elles partent des charges positives (ou de l'infini) et arrivent aux charges négatives (ou à l'infini).
  • La densité des lignes de champ est proportionnelle à l'intensité du champ électrique. Plus les lignes sont proches les unes des autres, plus le champ est intense.
  • Les lignes de champ ne se croisent jamais.
  • Les lignes de champ sont tangentes au vecteur champ électrique en chaque point.
Visualiser les lignes de champ est très utile pour comprendre comment le champ électrique se comporte autour de différentes configurations de charges.

Exemples de lignes de champ

  • Charge positive isolée: Les lignes de champ partent radialement de la charge, comme des rayons de soleil.
  • Charge négative isolée: Les lignes de champ arrivent radialement à la charge, comme des rayons de soleil inversés.

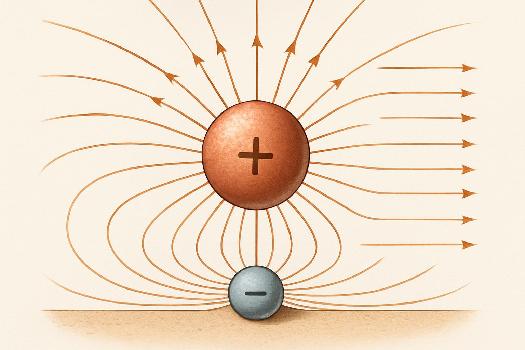

  • Dipôle électrique (deux charges opposées): Les lignes de champ partent de la charge positive et arrivent à la charge négative, formant des courbes. Il y a une zone de forte intensité du champ entre les deux charges.
  • Plaque chargée uniformément: Les lignes de champ sont parallèles et perpendiculaires à la plaque.

Champ uniforme

Un champ électrique est dit uniforme si son vecteur champ électrique E a la même intensité, direction et sens en tout point de l'espace considéré. Un exemple courant est le champ créé entre deux plaques parallèles chargées de manière opposée. Dans un champ uniforme, une charge placée subira la même force électrique quel que soit sa position.

Ce qu'il faut retenir

  • Le champ électrique est l'influence qu'une charge électrique exerce sur l'espace qui l'entoure.
  • Le vecteur champ électrique (E) est une grandeur vectorielle qui caractérise le champ en un point. Sa direction est celle de la force qu'une charge positive subirait.
  • L'intensité du champ électrique créé par une charge ponctuelle est donnée par la loi de Coulomb: E = k * (q / r²).
  • Le principe de superposition permet de calculer le champ total créé par plusieurs charges.
  • Les lignes de champ sont une représentation visuelle du champ, partant des charges positives et arrivant aux charges négatives. Leur densité indique l'intensité du champ.
  • Un champ uniforme a la même intensité, direction et sens en tout point.

← Champ Électrique et Relation avec la Loi de Coulomb Charge électrique : concepts fondamentaux →

FAQ

  • Qu'est-ce qui détermine la direction du champ électrique ?

    La direction du champ électrique est celle de la force qu'une charge positive subirait si elle était placée dans ce champ.
  • Les lignes de champ peuvent-elles se croiser ?

    Non, les lignes de champ ne se croisent jamais. Si elles se croisaient, cela signifierait que le champ électrique a deux directions différentes en un même point, ce qui est impossible.
  • Comment puis-je déterminer l'intensité du champ électrique à partir des lignes de champ ?

    L'intensité du champ électrique est proportionnelle à la densité des lignes de champ. Plus les lignes sont rapprochées, plus le champ est intense.
