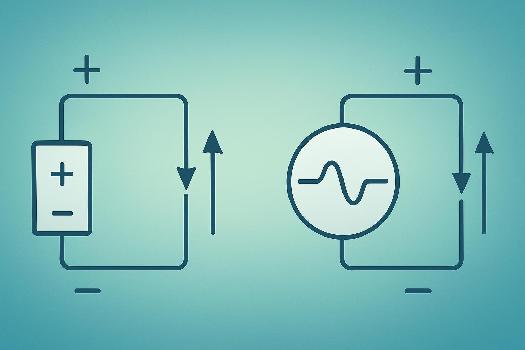

Conventions Récepteur et Générateur : Sens du Courant et de la Tension

Maîtrisez les conventions fondamentales du récepteur et du générateur, essentielles pour analyser correctement les circuits électriques. Comprenez le sens conventionnel du courant et l'orientation de la tension dans ces deux types de dipôles.

Introduction aux Conventions

Lors de l'analyse de circuits électriques, il est crucial de définir des conventions claires pour le sens du courant et l'orientation de la tension. Ces conventions nous permettent de comprendre comment l'énergie est transférée et consommée dans le circuit. Les deux conventions principales sont la convention récepteur et la convention générateur.

Convention Récepteur : Définition

La convention récepteur est utilisée pour les dipôles qui reçoivent de l'énergie électrique, c'est-à-dire les dipôles passifs comme les résistances, les condensateurs et les bobines.

  • Sens du courant : Le courant entre par la borne positive du dipôle et sort par la borne négative.
  • Orientation de la tension : La flèche de tension est orientée de la borne positive vers la borne négative.

Dans cette convention, la puissance électrique P reçue par le dipôle est positive : P = U * I, où U est la tension et I est le courant. Une puissance positive signifie que le dipôle consomme ou stocke l'énergie.

Exemples de Dipôles en Convention Récepteur

  • Résistance : Le courant traverse la résistance de la borne de potentiel le plus élevé vers la borne de potentiel le plus faible. La tension aux bornes de la résistance est positive.
  • Condensateur : Pendant la charge, le courant entre par la borne positive et la tension augmente. Pendant la décharge, le courant sort par la borne positive, mais la convention reste la même.
  • Bobine : Le courant traverse la bobine dans le sens de la borne positive à la borne négative, créant un champ magnétique.

Il est important de noter que la convention récepteur est toujours utilisée pour les dipôles passifs.

Convention Générateur : Définition

La convention générateur est utilisée pour les dipôles qui fournissent de l'énergie électrique, c'est-à-dire les dipôles actifs comme les piles, les batteries et les générateurs de tension/courant.

  • Sens du courant : Le courant sort par la borne positive du dipôle et entre par la borne négative.
  • Orientation de la tension : La flèche de tension est orientée de la borne négative vers la borne positive (donc opposée au sens du courant).

Dans cette convention, la puissance électrique P fournie par le dipôle est négative : P = U * I. Une puissance négative signifie que le dipôle génère de l'énergie.

Exemples de Dipôles en Convention Générateur

  • Pile/Batterie : Le courant sort de la borne positive et entre dans le circuit. La tension de la pile est positive, mais comme le courant sort par la borne positive, la puissance est négative (la pile fournit de l'énergie).
  • Générateur de Tension : Il impose une tension constante, et le courant sort par la borne positive.
  • Générateur de Courant : Il impose un courant constant, sortant par la borne positive.

La convention générateur est toujours utilisée pour les dipôles actifs qui fournissent de l'énergie au circuit.

Importance du Respect des Conventions

Le respect rigoureux de ces conventions est crucial pour éviter des erreurs dans l'analyse des circuits. L'utilisation incorrecte des conventions peut conduire à des calculs erronés de la puissance, du courant et de la tension. En particulier, le signe de la puissance indique si le dipôle reçoit (convention récepteur) ou fournit (convention générateur) de l'énergie. Utiliser toujours un schéma clair et annoté avec le sens du courant et l'orientation de la tension est fortement recommandé.

Ce qu'il faut retenir

  • Convention Récepteur : Courant entre par la borne positive, tension orientée de + vers -. Utilisée pour les dipôles passifs. Puissance positive (consommation).
  • Convention Générateur : Courant sort par la borne positive, tension orientée de - vers +. Utilisée pour les dipôles actifs. Puissance négative (fourniture).
  • Signe de la Puissance : Indique si le dipôle reçoit ou fournit de l'énergie.
  • Importance : Le respect des conventions est essentiel pour une analyse correcte des circuits.

← Comprendre l'Induction Électromagnétique : Loi de Faraday et Lenz Courant électrique : Intensité et Sens Conventionnel →

FAQ

  • Pourquoi est-il important d'utiliser la convention récepteur ou générateur ?

    L'utilisation correcte de ces conventions permet de déterminer si un dipôle consomme ou fournit de l'énergie, ce qui est essentiel pour l'analyse de la puissance et du comportement du circuit.
  • Que se passe-t-il si j'utilise la mauvaise convention ?

    Si vous utilisez la mauvaise convention, vous obtiendrez des résultats incorrects pour la puissance, le courant et la tension, ce qui peut conduire à une mauvaise compréhension du fonctionnement du circuit.
