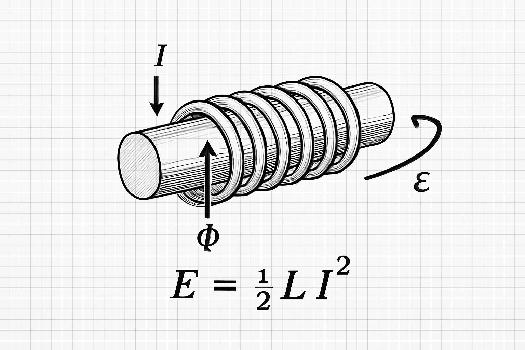

Auto-induction : Comprendre les bases

Explorez le phénomène d'auto-induction, un concept clé en électromagnétisme. Découvrez comment un courant variable crée un champ magnétique qui à son tour induit une force électromotrice dans le même circuit. Cette ressource est spécialement conçue pour les élèves du lycée et aborde les définitions, les formules et les applications pratiques de l'auto-induction.

Introduction à l'auto-induction

L'auto-induction est un phénomène électromagnétique qui se produit dans un circuit électrique lorsque le courant qui le traverse varie. Cette variation de courant engendre une variation du flux magnétique à travers le circuit lui-même. Cette variation de flux, selon la loi de Faraday, induit une force électromotrice (f.é.m.) dans le circuit. Cette f.é.m. induite s'oppose à la variation du courant initial : c'est la loi de Lenz en action. En résumé, une bobine ou un circuit peut induire une tension en elle-même en raison des changements du courant électrique la traversant.

Définition et concept de l'auto-induction

Pour bien saisir l'auto-induction, il faut d'abord comprendre quelques concepts clés:

  • Courant variable: Un courant dont l'intensité change au cours du temps. Par exemple, un courant qui augmente ou diminue progressivement.
  • Champ magnétique: Un champ de force créé par le mouvement des charges électriques (le courant). Plus le courant est intense, plus le champ magnétique est fort.
  • Flux magnétique: Une mesure de la quantité de champ magnétique qui traverse une surface donnée. Il est proportionnel à l'intensité du champ magnétique et à la surface.
  • Force électromotrice induite (f.é.m.): Une tension générée dans un circuit en raison de la variation du flux magnétique.
Quand le courant dans un circuit change, le champ magnétique créé par ce courant change aussi. Cette variation du champ magnétique entraîne une variation du flux magnétique à travers le circuit lui-même. Selon la loi de Faraday, cette variation du flux magnétique induit une f.é.m. dans le circuit. Cette f.é.m. est appelée f.é.m. d'auto-induction, et elle s'oppose à la variation du courant qui l'a produite (Loi de Lenz).

L'inductance (L)

L'inductance (L) est une propriété d'un circuit électrique qui mesure sa capacité à s'opposer aux changements de courant. Elle quantifie la relation entre le flux magnétique (Φ) produit par un courant (I) et le courant lui-même: L = Φ / I. L'unité de l'inductance est le henry (H). Un henry est défini comme le flux magnétique d'un weber (Wb) produit par un courant de un ampère (A). Plus l'inductance d'un circuit est élevée, plus il s'oppose aux changements de courant. L'inductance dépend de la géométrie du circuit (nombre de spires, forme, taille) et de la présence de matériaux magnétiques (comme le fer) dans son voisinage.

La force électromotrice d'auto-induction

La force électromotrice d'auto-induction (ε) est donnée par la formule: ε = -L * (dI/dt) où:

  • ε est la force électromotrice d'auto-induction (en volts)
  • L est l'inductance du circuit (en henrys)
  • dI/dt est le taux de variation du courant (en ampères par seconde)
Le signe négatif indique que la f.é.m. d'auto-induction s'oppose à la variation du courant (Loi de Lenz). Par conséquent, si le courant augmente (dI/dt > 0), la f.é.m. d'auto-induction est négative et tend à diminuer le courant. Si le courant diminue (dI/dt < 0), la f.é.m. d'auto-induction est positive et tend à augmenter le courant.

Énergie stockée dans une inductance

Une inductance stocke de l'énergie sous forme de champ magnétique. L'énergie (E) stockée dans une inductance est donnée par la formule: E = (1/2) * L * I2 où:

  • E est l'énergie stockée (en joules)
  • L est l'inductance (en henrys)
  • I est le courant traversant l'inductance (en ampères)
Cette formule montre que l'énergie stockée est proportionnelle au carré du courant. Par conséquent, une petite augmentation du courant peut entraîner une augmentation significative de l'énergie stockée.

Exemple concret

Considérons une bobine d'inductance L = 0.5 H traversée par un courant initial de I = 2 A. 1. Calcul de l'énergie stockée: L'énergie stockée dans la bobine est E = (1/2) * 0.5 H * (2 A)2 = 1 Joule. 2. Supposons que le courant augmente à 4 A en 0.1 seconde: La variation du courant est dI = 4 A - 2 A = 2 A. Le taux de variation du courant est dI/dt = 2 A / 0.1 s = 20 A/s. La f.é.m. d'auto-induction est ε = -0.5 H * 20 A/s = -10 V. Cette tension s'oppose à l'augmentation du courant.

Applications de l'auto-induction

L'auto-induction est un phénomène essentiel dans de nombreux dispositifs électriques et électroniques:

  • Transformateurs: Utilisent l'auto-induction mutuelle entre deux bobines pour modifier les tensions et les courants.
  • Inductances (bobines): Composants utilisés dans les circuits pour stocker de l'énergie, filtrer les signaux et créer des oscillations.
  • Alimentations à découpage: Utilisent l'auto-induction pour convertir les tensions de manière efficace.
  • Capteurs inductifs: Détectent la présence ou la position d'objets métalliques en mesurant les variations de l'inductance.
  • Systèmes d'allumage automobile: Utilisent l'auto-induction pour générer des tensions élevées nécessaires à l'allumage du moteur.

Ce qu'il faut retenir

  • L'auto-induction est le phénomène où un courant variable dans un circuit induit une f.é.m. dans le même circuit.
  • L'inductance (L) est une mesure de la capacité d'un circuit à s'opposer aux changements de courant (L = Φ / I). Son unité est le Henry (H).
  • La f.é.m. d'auto-induction est donnée par ε = -L * (dI/dt), où dI/dt est le taux de variation du courant. Le signe négatif indique que la f.é.m. s'oppose à la variation du courant (Loi de Lenz).
  • L'énergie stockée dans une inductance est E = (1/2) * L * I2.
  • L'auto-induction a de nombreuses applications pratiques, notamment dans les transformateurs, les inductances, les alimentations à découpage et les capteurs inductifs.

← Association de Résistances : Série et Parallèle Calcul de la Puissance Électrique : Guide Pratique →

FAQ

  • Qu'est-ce qui provoque l'auto-induction?

    L'auto-induction est provoquée par la variation du courant dans un circuit. Cette variation de courant crée une variation du champ magnétique, qui à son tour induit une force électromotrice (f.é.m.) dans le circuit.
  • Pourquoi la f.é.m. d'auto-induction s'oppose-t-elle à la variation du courant?

    La f.é.m. d'auto-induction s'oppose à la variation du courant en raison de la loi de Lenz. Cette loi stipule que la f.é.m. induite a une polarité telle qu'elle s'oppose à la variation du flux magnétique qui l'a produite.
  • Quelle est l'unité de l'inductance?

    L'unité de l'inductance est le henry (H).
  • Comment l'auto-induction est-elle utilisée dans un transformateur?

    Dans un transformateur, deux bobines (primaire et secondaire) sont enroulées autour d'un noyau de fer. Un courant alternatif circulant dans la bobine primaire crée un champ magnétique variable. Ce champ magnétique variable induit une tension dans la bobine secondaire, en raison de l'auto-induction mutuelle. En ajustant le nombre de spires dans les bobines, on peut modifier la tension entre le primaire et le secondaire.
