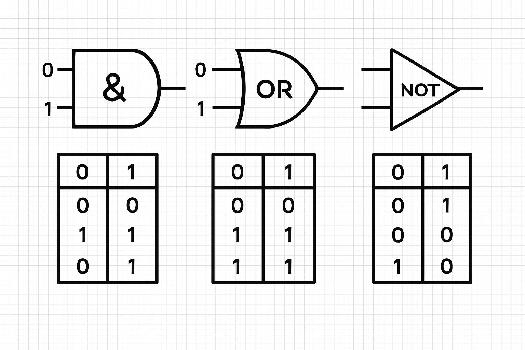

Les Opérateurs Logiques: ET, OU, NON

Comprendre les opérateurs logiques fondamentaux (ET, OU, NON) de l'algèbre de Boole et leur application en informatique. Ce guide détaille chaque opérateur avec des exemples clairs et des tables de vérité.

Introduction aux Opérateurs Logiques

Les opérateurs logiques sont les briques de base de l'algèbre de Boole, un système mathématique qui traite des valeurs VRAI et FAUX. En informatique, ces valeurs sont souvent représentées par 1 (VRAI) et 0 (FAUX). Les opérateurs logiques permettent de combiner et de manipuler ces valeurs pour créer des expressions logiques plus complexes. Les trois opérateurs fondamentaux sont ET (AND), OU (OR) et NON (NOT).

L'Opérateur ET (AND)

L'opérateur ET (AND) renvoie VRAI (1) uniquement si toutes les entrées sont VRAIES (1). Si au moins une entrée est FAUSSE (0), le résultat est FAUX (0).

Voici la table de vérité de l'opérateur ET, où A et B sont les entrées et le résultat est A ET B :

ABA ET B
000
010
100
111


Exemple concret: Vous pouvez sortir si vous avez terminé vos devoirs ET si vous avez rangé votre chambre. Si l'une de ces conditions n'est pas remplie, vous ne pouvez pas sortir.

L'Opérateur OU (OR)

L'opérateur OU (OR) renvoie VRAI (1) si au moins une des entrées est VRAIE (1). Il ne renvoie FAUX (0) que si toutes les entrées sont FAUSSES (0).

Voici la table de vérité de l'opérateur OU, où A et B sont les entrées et le résultat est A OU B :

ABA OU B
000
011
101
111


Exemple concret: Vous pouvez sortir si vous avez de l'argent OU si votre ami vous invite. Si vous n'avez ni argent ni invitation, vous ne pouvez pas sortir.

L'Opérateur NON (NOT)

L'opérateur NON (NOT) est un opérateur unaire (il ne prend qu'une seule entrée). Il inverse la valeur de l'entrée : si l'entrée est VRAIE (1), le résultat est FAUX (0), et vice versa.

Voici la table de vérité de l'opérateur NON, où A est l'entrée et le résultat est NON A :

ANON A
01
10


Exemple concret: S'il n'y a pas de soleil (NON soleil), alors il pleut (ce qui est une simplification, bien sûr!).

Combinaison d'Opérateurs

Les opérateurs logiques peuvent être combinés pour créer des expressions plus complexes. L'ordre des opérations est important. En général, on évalue d'abord les opérateurs NON, puis les opérateurs ET, et enfin les opérateurs OU. On peut utiliser des parenthèses pour modifier cet ordre.

Exemple: (A ET B) OU (NON C). On calcule d'abord A ET B et NON C, puis on applique l'opérateur OU entre les deux résultats.

Ce qu'il faut retenir

  • Opérateur ET (AND) : VRAI seulement si toutes les entrées sont VRAIES.
  • Opérateur OU (OR) : VRAI si au moins une entrée est VRAIE.
  • Opérateur NON (NOT) : Inverse la valeur de l'entrée.
  • Les opérateurs peuvent être combinés pour former des expressions logiques complexes.
  • Les tables de vérité permettent de visualiser le comportement de chaque opérateur.

← Les Lois de De Morgan : Comprendre et Appliquer Multiplexeurs et Démultiplexeurs : Introduction et Principes →

FAQ

  • Quelle est la différence entre l'opérateur ET et l'opérateur OU ?

    L'opérateur ET exige que toutes les conditions soient vraies pour que le résultat soit vrai, tandis que l'opérateur OU exige qu'au moins une condition soit vraie pour que le résultat soit vrai.
  • Comment puis-je simplifier une expression logique complexe ?

    Vous pouvez utiliser les lois de l'algèbre de Boole (par exemple, la loi de De Morgan) pour simplifier les expressions logiques. De plus, l'utilisation de tables de vérité peut vous aider à identifier les simplifications possibles.
