Introduction aux Diagrammes Entité-Association (E/A)

Qu'est-ce que la Modélisation Conceptuelle ?

La modélisation conceptuelle est une étape cruciale dans la conception d'une base de données. Elle permet de représenter graphiquement la structure des données et les relations entre elles, avant même de penser à la mise en œuvre technique.

L'objectif principal est de comprendre les besoins des utilisateurs et de les traduire en un modèle clair et précis. Ce modèle servira de base pour la création de la base de données physique.

Les Composants d'un Diagramme E/A

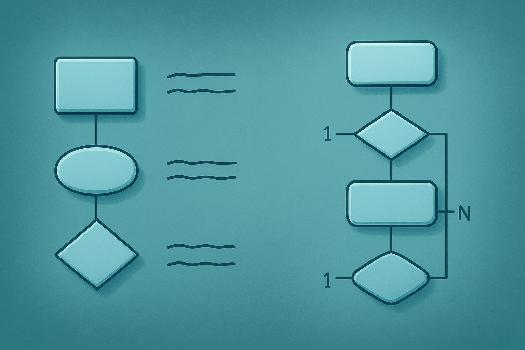

Un diagramme Entité-Association (E/A) est composé de trois éléments principaux :

• Entités: Représentent des objets ou des concepts du monde réel (par exemple, un étudiant, un cours, un livre). Les entités sont généralement représentées par des rectangles.
• Attributs: Décrivent les propriétés des entités (par exemple, le nom d'un étudiant, le titre d'un cours, le numéro ISBN d'un livre). Les attributs sont généralement représentés par des ellipses.
• Relations: Définissent les liens entre les entités (par exemple, un étudiant suit un cours, un livre est écrit par un auteur). Les relations sont généralement représentées par des losanges.

Il est important de noter que le choix des entités, attributs et relations dépend du contexte et des besoins de l'application.

Les Entités

Une entité représente un objet ou un concept identifiable dans le monde réel. Chaque entité a une existence propre et peut être distinguée des autres.

Exemples d'entités :

• Un étudiant dans une université.
• Un livre dans une bibliothèque.
• Un employé dans une entreprise.

On distingue les entités fortes, qui existent indépendamment, des entités faibles, qui dépendent d'une autre entité pour leur existence.

Par exemple, une commande peut être considérée comme une entité faible, car elle dépend de l'existence d'un client.

Les Attributs

Un attribut décrit une caractéristique ou une propriété d'une entité. Chaque entité possède un ensemble d'attributs qui la caractérisent.

Exemples d'attributs :

• Pour l'entité Étudiant: nom, prénom, numéro d'étudiant, date de naissance.
• Pour l'entité Livre: titre, auteur, ISBN, date de publication.
• Pour l'entité Employé: nom, prénom, numéro d'employé, salaire.

Les attributs peuvent être simples (par exemple, nom) ou composés (par exemple, adresse composé de rue, code postal, ville). Ils peuvent également être mono-valués (un seul nom) ou multi-valués (plusieurs numéros de téléphone).

Un attribut particulier est la clé primaire, qui permet d'identifier de manière unique chaque instance d'une entité. Par exemple, le numéro d'étudiant peut être utilisé comme clé primaire pour l'entité Étudiant.

Les Relations

Une relation définit le lien entre deux ou plusieurs entités. Elle décrit comment les entités interagissent entre elles.

Exemples de relations :

• Un Étudiant suit un Cours.
• Un Auteur écrit un Livre.
• Un Client passe une Commande.

Les relations ont une cardinalité, qui indique le nombre d'instances de chaque entité qui peuvent participer à la relation. Les cardinalités les plus courantes sont :

• Un-à-un (1:1): Chaque instance de l'entité A est liée à au plus une instance de l'entité B, et vice versa.
• Un-à-plusieurs (1:N): Chaque instance de l'entité A est liée à zéro, une ou plusieurs instances de l'entité B, mais chaque instance de l'entité B est liée à au plus une instance de l'entité A.
• Plusieurs-à-plusieurs (N:M): Chaque instance de l'entité A est liée à zéro, une ou plusieurs instances de l'entité B, et vice versa.

Il est possible d'ajouter des attributs à une relation. Par exemple, la relation Étudiant suit Cours pourrait avoir un attribut Note.

Exemple de Diagramme E/A

Considérons une base de données pour gérer les étudiants et les cours d'une université.

Entités :

• Étudiant (attributs: numéro_étudiant, nom, prénom, date_naissance)
• Cours (attributs: code_cours, titre, crédits)

Relation :

• Étudiant suit Cours (cardinalité: N:M, attribut: note)

Ce diagramme E/A représente le fait qu'un étudiant peut suivre plusieurs cours, et qu'un cours peut être suivi par plusieurs étudiants. La note de l'étudiant dans le cours est stockée comme attribut de la relation.

Ce qu'il faut retenir

• La modélisation conceptuelle est l'étape préliminaire à la conception d'une base de données.
• Le diagramme Entité-Association (E/A) est un outil graphique pour représenter la structure des données.
• Un diagramme E/A est composé d'entités, d'attributs et de relations.
• Les entités représentent des objets ou des concepts du monde réel.
• Les attributs décrivent les propriétés des entités.
• Les relations définissent les liens entre les entités.
• La cardinalité d'une relation indique le nombre d'instances de chaque entité qui peuvent participer à la relation (1:1, 1:N, N:M).
