L'unité de contrôle et les registres du CPU : rôle et fonctionnement

Explorez en détail le rôle de l'unité de contrôle et les différents types de registres au sein du CPU. Comprenez comment ces composants travaillent ensemble pour exécuter les instructions et gérer le flux d'informations.

Rôle de l'Unité de Contrôle (UC)

L'Unité de Contrôle (UC) est le chef d'orchestre du CPU. Elle coordonne l'ensemble des opérations nécessaires à l'exécution des instructions. Ses principales fonctions sont les suivantes:

  • Récupération des instructions: L'UC récupère les instructions de la mémoire en utilisant le Compteur Ordinal (CO/PC).
  • Décodage des instructions: Elle décode les instructions pour comprendre ce qu'elles doivent faire.
  • Contrôle du flux d'exécution: Elle contrôle l'ordre dans lequel les instructions sont exécutées.
  • Gestion des signaux de contrôle: Elle génère les signaux de contrôle nécessaires pour activer les différents composants du CPU (UAL, registres, mémoire).

Les Registres : Mémoire à Accès Rapide

Les registres sont de petites zones de stockage de données à l'intérieur du CPU, caractérisées par un accès extrêmement rapide. Ils sont cruciaux pour optimiser les performances. On distingue plusieurs types de registres, chacun ayant un rôle spécifique.

  • Compteur Ordinal (CO) / Program Counter (PC): Contient l'adresse de la prochaine instruction à exécuter. L'UC l'utilise pour récupérer l'instruction suivante en mémoire. Après chaque instruction, il est généralement incrémenté pour pointer vers l'instruction suivante, sauf en cas de saut.
  • Registre d'Instruction (RI) / Instruction Register (IR): Stocke l'instruction qui est en cours de décodage et d'exécution.
  • Accumulateur (ACC): Utilisé pour stocker les résultats intermédiaires des opérations arithmétiques et logiques.
  • Registres de données: Utilisés pour stocker les données utilisées par les instructions. Il peut y avoir plusieurs registres de données (R0, R1, R2, etc.).
  • Registres d'adresse: Utilisés pour stocker les adresses mémoire.
  • Registre d'état (Status Register): Contient des informations sur l'état du CPU, comme les drapeaux (flags) indiquant si le résultat d'une opération est nul, négatif, ou s'il y a eu un dépassement de capacité.

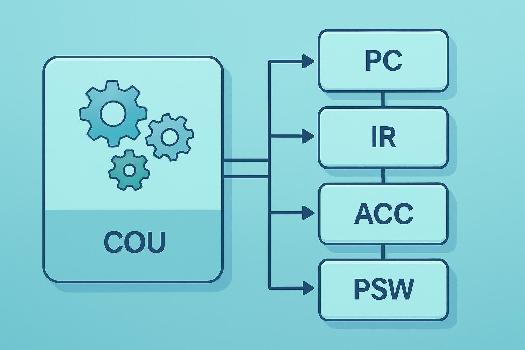

Interaction UC et Registres

L'UC interagit constamment avec les registres pour exécuter les instructions. Par exemple:

  • L'UC récupère l'adresse de la prochaine instruction depuis le CO (PC).
  • Elle charge l'instruction dans le RI (IR).
  • Elle utilise les registres de données pour stocker les opérandes.
  • Elle utilise l'accumulateur pour stocker les résultats des opérations effectuées par l'UAL.
  • Elle met à jour le CO (PC) après chaque instruction.

L'Importance du Registre d'État

Le registre d'état joue un rôle crucial dans les opérations conditionnelles et la gestion des erreurs. Les drapeaux (flags) contenus dans ce registre permettent de prendre des décisions basées sur le résultat des opérations précédentes. Par exemple, un drapeau de zéro peut être utilisé pour déterminer si une boucle doit continuer ou s'arrêter. Un drapeau de dépassement de capacité peut indiquer qu'une opération a produit un résultat trop grand pour être stocké, nécessitant une gestion d'erreur.

Exemple de Fonctionnement

Prenons l'exemple d'une instruction LOAD R1, [1000] (charger le contenu de l'adresse mémoire 1000 dans le registre R1).

  1. L'UC récupère l'instruction LOAD R1, [1000] de la mémoire.
  2. Elle décode l'instruction et détermine qu'il faut charger le contenu de l'adresse mémoire 1000 dans le registre R1.
  3. L'UC envoie un signal de contrôle à la mémoire pour lire le contenu de l'adresse 1000.
  4. La mémoire renvoie la donnée à l'UC.
  5. L'UC place la donnée dans le registre R1.

Ce qu'il faut retenir

  • L'Unité de Contrôle (UC) est le chef d'orchestre du CPU, coordonnant l'exécution des instructions.
  • Les registres sont des zones de stockage de données à accès rapide à l'intérieur du CPU.
  • Le Compteur Ordinal (CO/PC) contient l'adresse de la prochaine instruction à exécuter.
  • Le Registre d'Instruction (RI/IR) stocke l'instruction en cours d'exécution.
  • L'Accumulateur (ACC) stocke les résultats intermédiaires des opérations.
  • Le Registre d'état contient des informations sur l'état du CPU (flags).
  • L'UC interagit constamment avec les registres pour exécuter les instructions.

← Introduction à la Gestion des Processus dans les Systèmes d'Exploitation La Mémoire Morte (ROM) : Un Pilier de l'Architecture des Ordinateurs →

FAQ

  • Pourquoi les registres sont-ils plus rapides que la mémoire?

    Les registres sont situés directement à l'intérieur du CPU, ce qui réduit la distance que les données doivent parcourir. De plus, ils utilisent une technologie de stockage plus rapide que la mémoire principale (RAM).
  • Quel est le rôle des flags dans le registre d'état?

    Les flags dans le registre d'état indiquent des conditions spécifiques résultant des opérations arithmétiques et logiques, comme un résultat nul, négatif, un dépassement de capacité, etc. Ils sont utilisés pour prendre des décisions conditionnelles dans les programmes.
  • Comment l'UC contrôle-t-elle le flux d'exécution des instructions?

    L'UC contrôle le flux d'exécution en utilisant le Compteur Ordinal (CO/PC) pour déterminer l'adresse de la prochaine instruction à exécuter. Les instructions de saut modifient la valeur du CO/PC, permettant de changer l'ordre d'exécution.
