Disques durs HDD : Fonctionnement et Composants

Introduction aux Disques Durs HDD

Les disques durs (HDD), ou Hard Disk Drives, sont des dispositifs de stockage magnétiques couramment utilisés dans les ordinateurs et autres appareils pour stocker des données de manière non volatile. Cela signifie que les données sont conservées même lorsque l'appareil est éteint. Ils sont constitués de plateaux rotatifs recouverts d'un matériau magnétique et de têtes de lecture/écriture qui accèdent aux données sur ces plateaux.

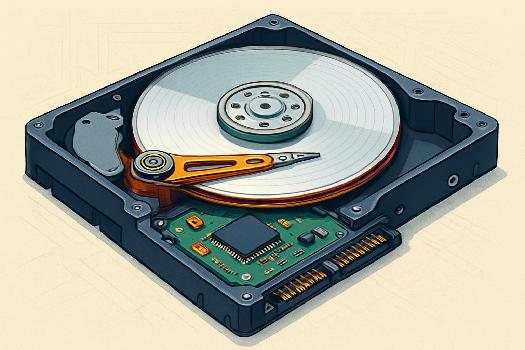

Composants Principaux d'un HDD

Un disque dur HDD se compose principalement des éléments suivants:

• Plateaux (Platters): Ce sont des disques en métal (souvent en aluminium ou en verre) recouverts d'une fine couche de matériau magnétique. Les données sont stockées sur ces plateaux sous forme de motifs magnétiques. Un HDD peut contenir plusieurs plateaux empilés pour augmenter sa capacité de stockage.
• Têtes de Lecture/Écriture (Read/Write Heads): Ce sont de minuscules dispositifs électromagnétiques qui lisent et écrivent les données sur les plateaux. Elles sont montées sur des bras actionnés par un actuateur. Il y a une tête par face de plateau.
• Bras d'Actionnement (Actuator Arm): Le bras d'actionnement déplace les têtes de lecture/écriture à travers la surface des plateaux pour accéder aux différentes pistes de données.
• Moteur de Broche (Spindle Motor): Ce moteur fait tourner les plateaux à une vitesse constante, généralement mesurée en tours par minute (RPM). Les vitesses courantes sont 5400 RPM et 7200 RPM, mais des vitesses plus élevées existent.
• Carte Contrôleur (Controller Board): C'est un circuit imprimé qui contrôle toutes les opérations du disque dur, y compris le mouvement des têtes, la lecture et l'écriture des données, et la communication avec l'ordinateur via une interface (par exemple, SATA ou IDE).
• Boîtier (Enclosure): Le boîtier protège les composants internes du disque dur de la poussière, des chocs et autres dommages physiques.

Fonctionnement d'un HDD : Lecture et Écriture

Le fonctionnement d'un disque dur repose sur des principes magnétiques.

1. Écriture des données: Pour écrire des données, la tête d'écriture magnétise de petites zones sur la surface du plateau. L'orientation de la magnétisation représente un bit d'information (0 ou 1).
2. Lecture des données: Pour lire des données, la tête de lecture détecte les changements d'orientation magnétique sur le plateau. Ces changements sont convertis en signaux électriques qui sont ensuite interprétés comme des données.
3. Organisation des données: Les données sont organisées en pistes (cercles concentriques sur les plateaux) et en secteurs (portions de piste). Chaque secteur contient une quantité fixe de données (généralement 512 octets ou 4096 octets). L'ensemble des pistes et des secteurs forment un cylindre.
4. Adressage: Le contrôleur du disque dur utilise un système d'adressage pour localiser et accéder aux données spécifiques sur les plateaux. Les systèmes d'adressage courants sont CHS (Cylindre, Tête, Secteur) et LBA (Logical Block Addressing).

Interfaces Courantes des HDD

Les disques durs HDD utilisent différentes interfaces pour se connecter à l'ordinateur. Les interfaces les plus courantes sont:

• IDE (Integrated Drive Electronics) / ATA (Advanced Technology Attachment): Une ancienne interface parallèle qui est maintenant largement obsolète.
• SATA (Serial ATA): Une interface série plus rapide et plus efficace que IDE. C'est l'interface la plus courante pour les disques durs internes. Il existe différentes versions de SATA (SATA I, SATA II, SATA III) avec des vitesses de transfert de données différentes.
• SAS (Serial Attached SCSI): Une interface utilisée principalement dans les serveurs et les systèmes de stockage d'entreprise en raison de sa fiabilité et de ses performances élevées.
• USB (Universal Serial Bus): Utilisée pour les disques durs externes, offrant une connexion facile et rapide à l'ordinateur.

Avantages et Inconvénients des HDD

Avantages:

• Coût: Les HDD sont généralement moins chers que les SSD (Solid State Drives) pour une même capacité de stockage.
• Capacité: Les HDD offrent une grande capacité de stockage à un prix abordable.

• Vitesse: Les HDD sont plus lents que les SSD en termes de temps d'accès et de vitesse de transfert des données.
• Sensibilité: Les HDD sont plus sensibles aux chocs et aux vibrations que les SSD, car ils contiennent des pièces mécaniques en mouvement.
• Bruit: Les HDD peuvent produire du bruit en raison de la rotation des plateaux et du mouvement des têtes.
• Fragmentation: Les données peuvent se fragmenter sur un HDD, ce qui peut ralentir les performances. La défragmentation est nécessaire pour réorganiser les données et améliorer les performances.

Ce qu'il faut retenir

• Les disques durs (HDD) sont des dispositifs de stockage magnétiques non volatils.
• Ils sont composés de plateaux, de têtes de lecture/écriture, d'un bras d'actionnement, d'un moteur de broche et d'une carte contrôleur.
• Le fonctionnement repose sur la magnétisation des plateaux pour stocker les données et la détection de ces magnétisations pour la lecture.
• Les interfaces courantes sont IDE/ATA (obsolète), SATA, SAS et USB.
• Les HDD sont moins chers et offrent une plus grande capacité que les SSD, mais sont plus lents, plus sensibles aux chocs et plus bruyants.
