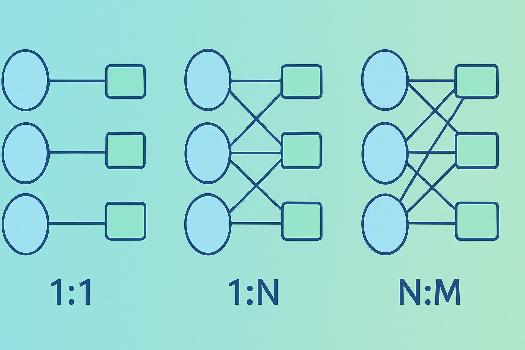

Comprendre les Cardinalités des Relations

Ce cours détaille les différentes cardinalités possibles dans les relations d'un diagramme Entité-Association (E/A). Maîtrisez les concepts de un-à-un, un-à-plusieurs et plusieurs-à-plusieurs pour une modélisation précise.

Stocker, organiser et interroger des données de manière cohérente et structurée
Comprendre les Cardinalités des Relations

Introduction aux Cardinalités

La cardinalité d'une relation décrit le nombre d'occurrences d'une entité qui peuvent être associées à une occurrence d'une autre entité à travers cette relation.

Comprendre les cardinalités est essentiel pour modéliser correctement les relations entre les données et garantir l'intégrité de la base de données.

Relation Un-à-Un (1:1)

Dans une relation Un-à-Un (1:1), chaque instance de l'entité A est liée à au plus une instance de l'entité B, et chaque instance de l'entité B est liée à au plus une instance de l'entité A.

Exemple :

  • Une personne possède au plus un passeport.
  • Un passeport est associé à une seule personne.

Ce type de relation est relativement rare en pratique.

Relation Un-à-Plusieurs (1:N)

Dans une relation Un-à-Plusieurs (1:N), chaque instance de l'entité A est liée à zéro, une ou plusieurs instances de l'entité B, mais chaque instance de l'entité B est liée à au plus une instance de l'entité A.

Exemple :

  • Un auteur peut écrire plusieurs livres.
  • Un livre est écrit par un seul auteur.

C'est l'un des types de relations les plus courants.

Relation Plusieurs-à-Plusieurs (N:M)

Dans une relation Plusieurs-à-Plusieurs (N:M), chaque instance de l'entité A est liée à zéro, une ou plusieurs instances de l'entité B, et chaque instance de l'entité B est liée à zéro, une ou plusieurs instances de l'entité A.

Exemple :

  • Un étudiant peut suivre plusieurs cours.
  • Un cours peut être suivi par plusieurs étudiants.

Les relations N:M sont souvent décomposées en deux relations 1:N en introduisant une entité associative.

Entité Associative

Lorsqu'une relation Plusieurs-à-Plusieurs (N:M) possède des attributs propres ou nécessite une granularité plus fine, on introduit une entité associative.

Reprenons l'exemple des étudiants et des cours :

Au lieu de directement relier Étudiant et Cours par une relation N:M, on introduit une entité Inscription.

  • Étudiant est lié à Inscription par une relation 1:N.
  • Cours est lié à Inscription par une relation 1:N.
  • L'entité Inscription peut avoir des attributs comme date_inscription et note.

L'entité associative permet de stocker des informations spécifiques à la relation entre les deux entités initiales.

Notation des Cardinalités

Il existe différentes notations pour représenter les cardinalités dans les diagrammes E/A.

Une notation courante utilise des symboles pour indiquer le minimum et le maximum d'occurrences :

  • 0..1 : Zéro ou un
  • 1..1 : Exactement un
  • 0..N : Zéro ou plusieurs
  • 1..N : Un ou plusieurs

Par exemple, la relation Auteur écrit Livre pourrait être notée :

  • Auteur 1..N écrit 0..N Livre

Cela signifie qu'un auteur peut écrire zéro ou plusieurs livres, et qu'un livre est écrit par un ou plusieurs auteurs (co-auteurs).

Ce qu'il faut retenir

  • La cardinalité d'une relation décrit le nombre d'occurrences des entités impliquées.
  • Les cardinalités courantes sont : Un-à-Un (1:1), Un-à-Plusieurs (1:N) et Plusieurs-à-Plusieurs (N:M).
  • Dans une relation 1:1, chaque instance est liée à au plus une autre instance.
  • Dans une relation 1:N, une instance peut être liée à plusieurs instances, mais une instance ne peut être liée qu'à une seule instance de l'autre entité.
  • Dans une relation N:M, une instance peut être liée à plusieurs instances et vice versa.
  • Les relations N:M sont souvent résolues en introduisant une entité associative et deux relations 1:N.
  • Il existe différentes notations pour représenter les cardinalités.

← Introduction aux Diagrammes Entité-Association (E/A) Introduction à la Normalisation des Bases de Données →

FAQ

  • Quand faut-il utiliser une entité associative ?

    Il faut utiliser une entité associative lorsque la relation Plusieurs-à-Plusieurs (N:M) possède des attributs propres ou nécessite une granularité plus fine.
  • Pourquoi est-il important de bien définir les cardinalités ?

    Une définition incorrecte des cardinalités peut entraîner des problèmes de redondance, d'intégrité et de performance de la base de données.
  • Comment gérer une relation ternaire (impliquant trois entités) ?

    Une relation ternaire peut être modélisée directement, ou décomposée en plusieurs relations binaires en introduisant une entité associative.
