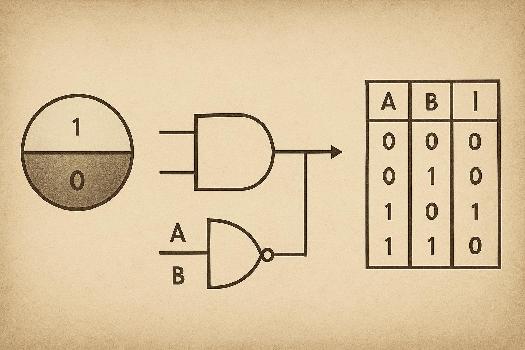

Introduction aux Variables Booléennes

Qu'est-ce qu'une Variable Booléenne ?

En Algèbre de Boole, une variable booléenne est une entité qui peut prendre seulement deux valeurs : Vrai ou Faux. On les représente souvent par les symboles 1 (pour Vrai) et 0 (pour Faux). Considérez une variable booléenne comme un interrupteur qui peut être soit allumé (Vrai/1), soit éteint (Faux/0).

L'algèbre de Boole est la base de l'informatique moderne, car elle permet de représenter et de manipuler des opérations logiques à l'aide de ces variables. Ces opérations sont au cœur du fonctionnement des ordinateurs et des systèmes numériques.

Représentation et Notation

Les variables booléennes sont souvent représentées par des lettres, comme x, y, z, ou d'autres identifiants significatifs. Par exemple, si vous codez un programme pour contrôler une lampe, vous pourriez utiliser une variable nommée lampeAllumee. Cette variable prendra la valeur Vrai (1) si la lampe est allumée et la valeur Faux (0) si elle est éteinte.

En langages de programmation, le type de données booléen est couramment utilisé (boolean en Java, bool en C++, Python). Il permet de stocker directement la valeur Vrai ou Faux d'une variable. Les opérateurs logiques (ET, OU, NON) agissent ensuite sur ces variables pour réaliser des opérations complexes.

Exemples Concrets

• Capteur de température: Une variable booléenne temperatureHaute pourrait être Vrai si la température dépasse un certain seuil, et Faux sinon.
• Bouton poussoir: Une variable booléenne boutonPresse est Vrai quand le bouton est enfoncé, et Faux sinon.
• Présence d'un objet: Un capteur de proximité peut générer une variable booléenne objetDetecte qui indique si un objet est présent ou non.

Ces exemples illustrent comment les variables booléennes permettent de traduire des états physiques ou des conditions en valeurs binaires que l'ordinateur peut traiter. Ceci est essentiel pour l'automatisation et le contrôle de systèmes.

Opérations de Base sur les Variables Booléennes

Les variables booléennes sont les briques élémentaires sur lesquelles reposent les opérations de l'algèbre de Boole. Voici les principales:

• NOT (Négation): Inverse la valeur de la variable. Si x est Vrai, NOT x est Faux, et vice-versa.
• AND (Et): Retourne Vrai si les deux variables sont Vraies. Sinon, elle retourne Faux. Par exemple, x AND y est Vrai seulement si x est Vrai et y est Vrai.
• OR (Ou): Retourne Vrai si au moins une des variables est Vraie. x OR y est Frai si x est Vrai ou si y est Vrai (ou les deux).

Ces opérations peuvent être combinées pour construire des expressions logiques complexes, permettant de modéliser des comportements sophistiqués dans les systèmes numériques.

Applications Pratiques dans les Circuits Logiques

Les variables booléennes et les opérations logiques sont directement implémentées dans les circuits logiques. Chaque opération (NOT, AND, OR) correspond à une porte logique électronique.

Par exemple, une porte AND prend deux entrées (qui sont des variables booléennes) et produit une sortie qui est Vrai seulement si les deux entrées sont Vraies. En combinant ces portes, on peut construire des circuits qui réalisent des fonctions complexes, comme l'addition de nombres binaires ou le contrôle d'un robot.

Table de vérité: Une table de vérité est un tableau qui montre toutes les combinaisons possibles des valeurs d'entrée d'une variable booléenne et les résultats correspondants d'une opération logique. Elle est indispensable pour comprendre et concevoir des circuits logiques.

Ce qu'il faut retenir

• Une variable booléenne ne peut prendre que deux valeurs: Vrai (1) ou Faux (0).
• Elles sont utilisées pour représenter des états binaires et des conditions logiques.
• Les opérations de base (NOT, AND, OR) permettent de manipuler les variables booléennes.
• Les variables booléennes et les opérations logiques sont implémentées dans les circuits logiques.
• Les tables de vérité permettent de visualiser le comportement des opérations logiques.
