Architecture des Systèmes Informatiques : Guide Complet pour le Bac NSI

Découvrez les principes fondamentaux de l'architecture des systèmes informatiques, essentiels pour réussir votre épreuve de NSI au Baccalauréat. Comprenez les composants, leur fonctionnement et les interconnexions pour une vision globale et approfondie.

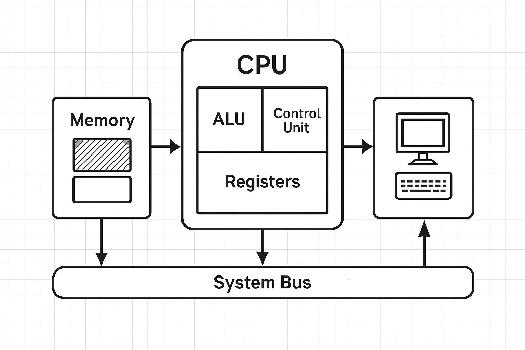

Introduction à l'Architecture des Systèmes Informatiques

L'architecture d'un système informatique est comme le plan d'une maison. Elle décrit comment les différentes parties (composants) travaillent ensemble pour réaliser des tâches. En NSI, comprendre cette architecture est crucial. Nous allons explorer les éléments clés : l'unité centrale (CPU), la mémoire, les périphériques d'entrée/sortie et le bus système. Pensez à un orchestre : chaque instrument (composant) a un rôle précis et l'ensemble est dirigé par le chef d'orchestre (l'unité de contrôle du CPU) pour produire une symphonie (exécution d'un programme).

L'Unité Centrale (CPU)

Le CPU, ou processeur, est le cerveau de l'ordinateur. Il exécute les instructions des programmes. Il est divisé en trois parties principales :

  • L'unité arithmétique et logique (ALU) : Effectue les calculs et les opérations logiques. Imaginez-la comme une calculatrice très puissante.
  • L'unité de contrôle (CU) : Coordonne l'exécution des instructions en récupérant les instructions en mémoire, en les décodant et en envoyant les signaux de contrôle aux autres composants. Elle agit comme le chef d'orchestre.
  • Les registres : Des petites zones de mémoire très rapides situées à l'intérieur du CPU. Ils stockent temporairement les données et les adresses utilisées par le CPU. Considérez-les comme des brouillons de travail pour le CPU.
Le cycle d'exécution d'une instruction (Fetch-Decode-Execute) est fondamental : le CPU récupère (Fetch) l'instruction en mémoire, la décode (Decode) pour comprendre ce qu'elle doit faire, et enfin l'exécute (Execute). Ce cycle se répète continuellement pour chaque instruction.

La Mémoire

La mémoire est l'endroit où l'ordinateur stocke les données et les instructions pendant qu'il travaille. Il existe différents types de mémoire :

  • La RAM (Random Access Memory) : C'est la mémoire principale, volatile (les données sont perdues quand l'ordinateur est éteint). Elle est rapide et permet d'accéder à n'importe quelle adresse directement. Imaginez une bibliothèque où vous pouvez prendre n'importe quel livre instantanément.
  • La ROM (Read Only Memory) : C'est une mémoire non-volatile (les données sont conservées même quand l'ordinateur est éteint). Elle contient les instructions de démarrage de l'ordinateur (BIOS). Pensez à un livre de recettes que l'ordinateur consulte à chaque démarrage.
  • La mémoire cache : Une petite mémoire très rapide utilisée pour stocker les données les plus fréquemment utilisées par le CPU. Elle accélère l'accès aux données. C'est comme avoir les livres les plus consultés à portée de main.
La RAM est essentielle pour le bon fonctionnement de l'ordinateur. Plus vous avez de RAM, plus vous pouvez exécuter de programmes simultanément et manipuler de grandes quantités de données.

Les Périphériques d'Entrée/Sortie (E/S)

Les périphériques E/S permettent à l'ordinateur de communiquer avec le monde extérieur. Ils peuvent être divisés en deux catégories :

  • Périphériques d'entrée : Permettent d'entrer des données dans l'ordinateur (clavier, souris, scanner, microphone...).
  • Périphériques de sortie : Permettent d'afficher les résultats ou de communiquer des informations (écran, imprimante, haut-parleurs...).
Les périphériques E/S communiquent avec le CPU via des contrôleurs et des pilotes. Les pilotes sont des logiciels qui permettent au système d'exploitation de comprendre et d'utiliser les périphériques. Considérez les pilotes comme des traducteurs entre le système d'exploitation et les périphériques.

Le Bus Système

Le bus système est un ensemble de fils électriques qui permettent aux différents composants de l'ordinateur de communiquer entre eux. Il est divisé en trois parties principales :

  • Le bus d'adresse : Transporte les adresses mémoire.
  • Le bus de données : Transporte les données.
  • Le bus de contrôle : Transporte les signaux de contrôle (lecture, écriture, interruption...).
Le bus système est comme une autoroute où les données et les adresses circulent entre les différents composants. La largeur du bus (nombre de fils) influence la quantité de données qui peuvent être transférées simultanément, et donc la vitesse de communication.

Architecture de Von Neumann vs. Architecture Harvard

Il existe deux architectures fondamentales pour les systèmes informatiques : Von Neumann et Harvard.

  • Architecture de Von Neumann : Utilise une seule mémoire pour stocker à la fois les instructions et les données. C'est l'architecture la plus courante dans les ordinateurs personnels. L'avantage est sa simplicité et sa flexibilité. L'inconvénient est le goulot d'étranglement de Von Neumann, où le CPU est limité par la nécessité d'accéder alternativement aux instructions et aux données depuis la même mémoire.
  • Architecture Harvard : Utilise des mémoires séparées pour les instructions et les données. Ceci permet d'accéder simultanément aux instructions et aux données, améliorant la performance. Elle est souvent utilisée dans les systèmes embarqués et les processeurs de traitement du signal (DSP).
Comprendre la différence entre ces deux architectures est essentiel pour appréhender les compromis entre performance et complexité.

Ce qu'il faut retenir

  • Architecture d'un système informatique : Organisation des composants (CPU, mémoire, périphériques) et leurs interactions.
  • CPU : Unité centrale, cerveau de l'ordinateur, exécute les instructions. Composé de l'ALU, de l'unité de contrôle et des registres.
  • Mémoire : Stocke les données et les instructions (RAM, ROM, cache). La RAM est volatile et essentielle pour l'exécution des programmes.
  • Périphériques E/S : Permettent la communication avec le monde extérieur (entrée et sortie de données).
  • Bus système : Ensemble de fils reliant les composants (bus d'adresse, de données, de contrôle).
  • Cycle Fetch-Decode-Execute : Le processus fondamental par lequel le CPU exécute les instructions.
  • Architecture Von Neumann : Une seule mémoire pour les données et les instructions. Simple mais limité par le goulot d'étranglement de Von Neumann.
  • Architecture Harvard : Mémoires séparées pour les données et les instructions. Plus performante mais plus complexe.

← Améliorer son Expression Orale en Langues Vivantes pour le Bac Construire des fiches de révision efficaces en Histoire-Géographie pour le Bac →

FAQ

  • Quelle est la différence entre la RAM et la ROM ?

    La RAM (Random Access Memory) est une mémoire volatile utilisée pour stocker les données et les programmes en cours d'exécution. La ROM (Read Only Memory) est une mémoire non-volatile qui contient les instructions de démarrage de l'ordinateur (BIOS).
  • Qu'est-ce que le bus système ?

    Le bus système est un ensemble de fils qui permettent aux différents composants de l'ordinateur de communiquer entre eux. Il est divisé en bus d'adresse, bus de données et bus de contrôle.
  • Pourquoi la mémoire cache est-elle importante ?

    La mémoire cache est une petite mémoire rapide qui stocke les données les plus fréquemment utilisées par le CPU. Elle permet d'accélérer l'accès aux données et d'améliorer les performances de l'ordinateur.
  • Quel est le rôle de l'unité de contrôle dans le CPU ?

    L'unité de contrôle (CU) coordonne l'exécution des instructions en récupérant les instructions en mémoire, en les décodant et en envoyant les signaux de contrôle aux autres composants. Elle agit comme le chef d'orchestre du CPU.
